Architettura

Panoramica

MyQ Roger è un SaaS nativo su cloud pubblico. A differenza dei tradizionali sistemi di gestione della stampa on-premise, Roger è progettato come un sistema distribuito ospitato principalmente su Microsoft Azure, che utilizza l'orchestrazione dei container e i microservizi.

Il sistema è suddiviso in due ambienti principali:

• Lato server (cloud): ospitato in Azure Kubernetes Services (AKS), gestisce la logica, i database e la messaggistica.

• Lato client (locale): applicazioni in esecuzione su workstation utente, dispositivi mobili e stampanti multifunzione (MFP) che comunicano in modo sicuro con il cloud.

Architettura lato server (cloud)

Il nucleo di MyQ Roger risiede nel cloud Microsoft Azure. L'infrastruttura è progettata per garantire elevata disponibilità, sicurezza e scalabilità utilizzando Kubernetes.

Componenti principali

• Azure Kubernetes Service (AKS): la logica dell'applicazione viene eseguita all'interno di container Docker gestiti da Kubernetes.

• Roger Server (ASP.NET Core): l'applicazione backend principale che gestisce la logica di business, le richieste API, i lavori di stampa e la gestione degli utenti e delle stampanti.

• Event Bus Server: gestisce la messaggistica asincrona e la comunicazione in tempo reale tra il server e i client.

• Load Balancer & Ingress: il traffico entra nel cluster tramite un Azure Load Balancer, instradando il traffico HTTPS ai servizi appropriati ({region}.roger.myq.cloud:443 e {region}.amqp.myq.cloud:5671).

Persistenza dei dati

MyQ Roger utilizza servizi dati Azure specifici per garantire l'integrità e la sicurezza dei dati:

• Database SQL: memorizza dati strutturati (utenti, stampanti, contabilità dei lavori, ecc.).

• Cosmos DB: un repository non SQL per la telemetria dei lavori grezza e profondamente strutturata, che conserva i dati prima di riassumerli nella pagina dei report e nei report esportati.

• KeyVault: gestisce in modo sicuro segreti, chiavi e certificati.

Componenti lato client

Poiché il server si trova nel cloud, i componenti lato client svolgono un ruolo cruciale nel collegare la rete locale (dove si trovano le stampanti) con l'infrastruttura cloud.

• Roger Desktop Client (.NET Core):

  • Piattaforma: Windows, macOS

  • Ruolo: funge da connettore locale. Non è solo un'interfaccia utente, ma gestisce anche la contabilità dei lavori e il processo di rilascio tramite Roger Server.

  • Gestione dei lavori di stampa e spooling:

    • Spooling client (locale): conserva i dati dei lavori di stampa sul dispositivo dell'utente per ridurre al minimo l'utilizzo della larghezza di banda, inviando solo i metadati al cloud. Il lavoro viene rilasciato direttamente dal client alla stampante. Le stampanti vengono rilevate tramite comunicazione SNMP e i lavori possono essere rilasciati utilizzando i protocolli IPPS o RAW configurati nel Roger Server. La stampante e MyQ Roger Client (MRC) devono trovarsi sulla stessa rete.

    • Spooling cloud: carica facoltativamente l'intero lavoro di stampa su Cloud Storage (OneDrive, Google Drive, MyQ Cloud), consentendo agli utenti di rilasciare i lavori su qualsiasi rete o dispositivo.

  • Resilienza e monitoraggio:

    • Stampa di fallback: garantisce la continuità della stampa commutando automaticamente i metodi di instradamento se la connessione al Roger Server viene temporaneamente interrotta.

    • Monitoraggio della stampa locale (LPM): tiene traccia e registra le attività di stampa locale (tutti i lavori di stampa inviati a stampanti USB collegate localmente o code TCP/IP dirette).

  • Comunicazione: si connette al server Roger tramite API/REST o websocket e mantiene una connessione persistente a Event Bus (AMQP tramite porta TLS 5671) per la segnalazione in tempo reale.

• App Roger Mobile (Flutter):

  • Piattaforma: iOS, Android, Chromebook.

  • Ruolo: funge da assistente digitale personale sul posto di lavoro, collegando l'archiviazione cloud con i dispositivi fisici.

  • Integrazione cloud:

    • Connessione e navigazione nei cloud: si autentica direttamente con l'archiviazione cloud di terze parti (OneDrive, Google Drive, SharePoint, Dropbox e Box) consentendo agli utenti di sfogliare le cartelle e visualizzare l'anteprima dei file.

  • Flussi di lavoro digitali:

    • Gestione dei flussi di lavoro: consente agli utenti di controllare completamente i propri processi documentali. Oltre a semplicemente avviare complessi flussi di lavoro di scansione, gli utenti possono creare nuovi flussi di lavoro personali da zero o gestire e modificare quelli esistenti direttamente dall'interfaccia dell'app.

    • Scansione mobile: utilizza la fotocamera del dispositivo per scansionare documenti, applicare il rilevamento/la correzione dei bordi e condividere o caricare sul dispositivo, su destinazioni cloud collegate o tramite e-mail.

  • Interazione con la stampante:

    • Identificazione e rilascio: "Rileva" le stampanti senza scansione di rete, utilizzando la vicinanza fisica (Bluetooth/NFC) o la scansione di un codice QR sul pannello del dispositivo per autenticare e rilasciare i lavori in modo sicuro.

• Roger MFP/Terminal:

  • Ruolo: funge da chiosco cloud sicuro direttamente sul pannello della stampante, gestendo l'autenticazione degli utenti ed eseguendo flussi di lavoro di stampa e scansione senza server.

  • Piattaforme e tecnologia:

    • Kyocera: HyPAS (basato su Java), funziona come applicazione di sistema nativa direttamente sul firmware del dispositivo.

    • HP: Android (HP Workpath), funziona come una moderna app Android installata tramite HP Command Center.

    • Ricoh: Android (Smart Operation Panel), funziona come applicazione Android nativa su Ricoh SmartSDK.

  • Comunicazione:

    • Protocollo: utilizza HTTPS (TLS 1.2/1.3) rigorosamente crittografato per tutte le comunicazioni.

    • Accesso diretto: il terminale comunica direttamente con {region}.roger.myq.cloud.

• Roger Web Client (Angular):

  • Ruolo: funge da punto di accesso unificato per l'amministrazione dei tenant e il self-service degli utenti.

  • Funzionalità:

    • Console di amministrazione: fornisce un'interfaccia centralizzata per la gestione dell'intero ambiente tenant, compresa la gestione e la sincronizzazione degli utenti (Azure AD), la gestione delle stampanti, la definizione delle politiche e la gestione delle quote.

    • Portale utente: offre agli utenti finali una vista dashboard personale della cronologia dei loro lavori e la possibilità di gestire il proprio profilo personale.

  • Comunicazione:

    • Punto di accesso: gli utenti accedono al client tramite un URL sicuro.

    • Protocollo: comunica esclusivamente tramite HTTPS (TLS 1.2/1.3), effettuando chiamate API REST al backend del server Roger.

Architettura di rete e sicurezza

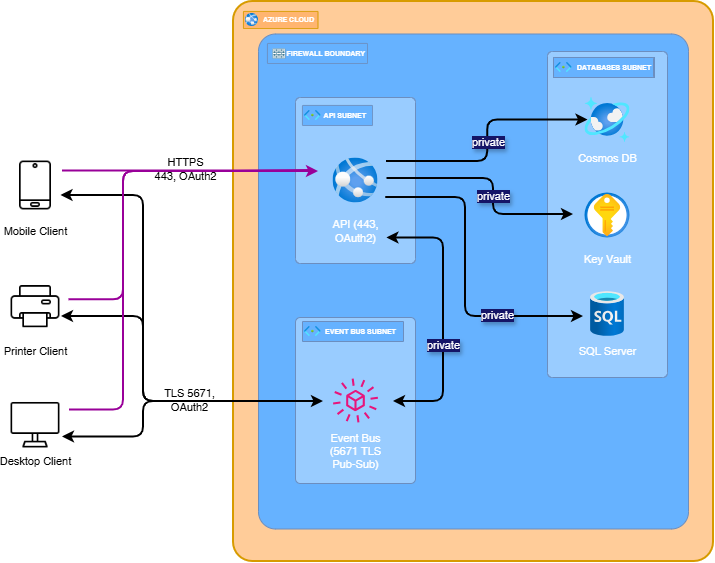

MyQ Roger utilizza un'architettura di rete "Secure by Design", che impiega sottoreti segmentate e protocolli crittografati.

Segmentazione della rete

L'ambiente Azure è segmentato in zone di sicurezza distinte:

• Sottorete API: rivolta al pubblico (tramite Load Balancer), ospita i servizi API e OAuth2. È il punto di accesso per tutti i client mobili e stampanti tramite HTTPS (porta 443).

• Sottorete Event Bus: gestisce l'accodamento dei messaggi. Accessibile dai Desktop Client tramite TLS sicuro (porta 5671).

• Sottorete database: una sottorete strettamente privata contenente Cosmos DB, Key Vault e SQL Server. Questi non sono esposti alla rete Internet pubblica e sono accessibili solo tramite la sottorete API.

Protocolli di comunicazione

• HTTPS (porta 443): utilizzato per tutte le chiamate API REST da app mobili, client Web e MFP.

• AMQP (porta 5671): protocollo di messaggistica sicuro utilizzato dal Desktop Client per comunicare con l'Event Bus.

• SNMP e IPPS: utilizzati localmente dal Desktop Client per individuare e comunicare con le stampanti fisiche.

Rilevamento globale e regionale

Per supportare una base di utenti globale, MyQ Roger implementa un meccanismo di rilevamento regionale.

• Server di rilevamento regionale: quando un client si avvia, contatta il server globale.

• Routing regionale: il server globale indirizza il client al "cluster lato server" (regione) appropriato in base alla posizione del tenant (ad esempio, UE, UE2, Stati Uniti).
